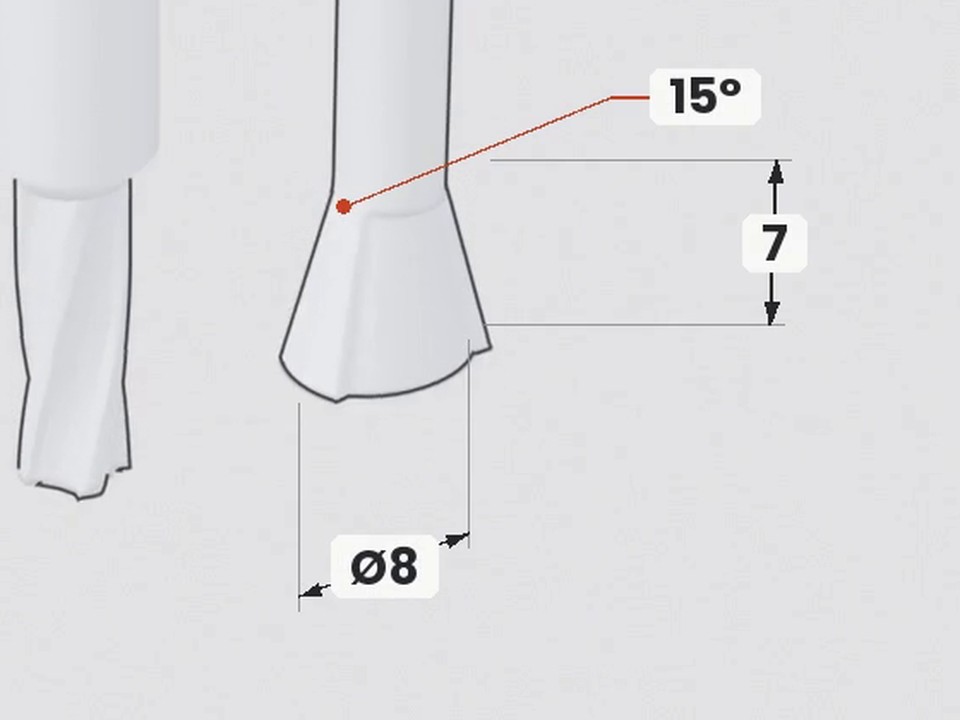

Frez jaskółczy ogon 8 mm / 15°

Operacje

• ZC8 — podcięcie jaskółcze w płycie poziomej: dół 8 / góra 4,24, głębokość 7 mm
• Geometria narzędzia pokrywa się z gniazdem 1:1 — jedno przejście, bez poprawek

Uwaga o oznaczeniu kąta

Ten sam kąt bywa podawany w dwóch konwencjach. Nasze rysunki liczą go od osi frezu (15°), katalogi narzędzi do metalu — od czoła (75°). To jedno i to samo narzędzie. Szukając zamiennika, kieruj się średnicą Ø8 i oznaczeniem 75°; frez opisany jako „8 mm / 15°” w katalogu metalowym miałby zupełnie inny profil i gniazda nie wykona.

Narzędzie

• Kortools, indeks 8×75°×60L — węglik pełny VHM, 4 ostrza; w tym wymiarze narzędzie występuje bez powłoki
• ØD 8 mm · kąt 15° od osi (kat. 75°) · L 60 mm · chwyt ØS 8 mm
• Przy głębokości 7 mm szyjka schodzi do Ø4,25 mm — posuw wolniejszy niż w drewnie
• W tej średnicy narzędzie występuje wyłącznie bez powłoki — potwierdzone przez producenta
