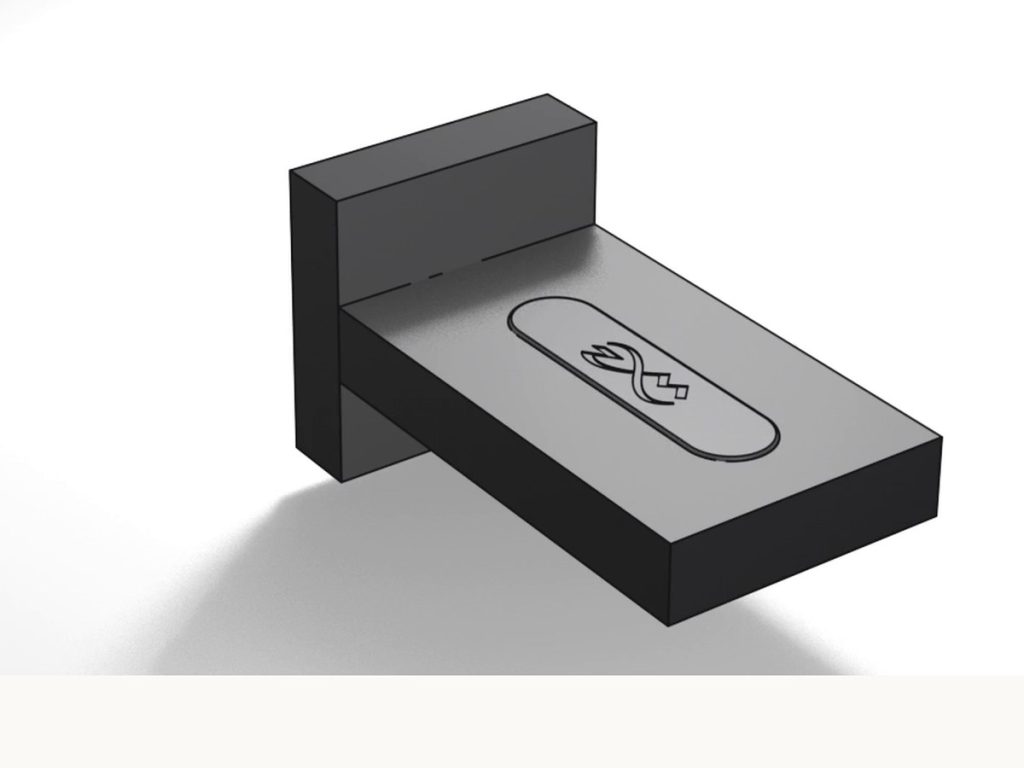

Zoom Connect ZC2

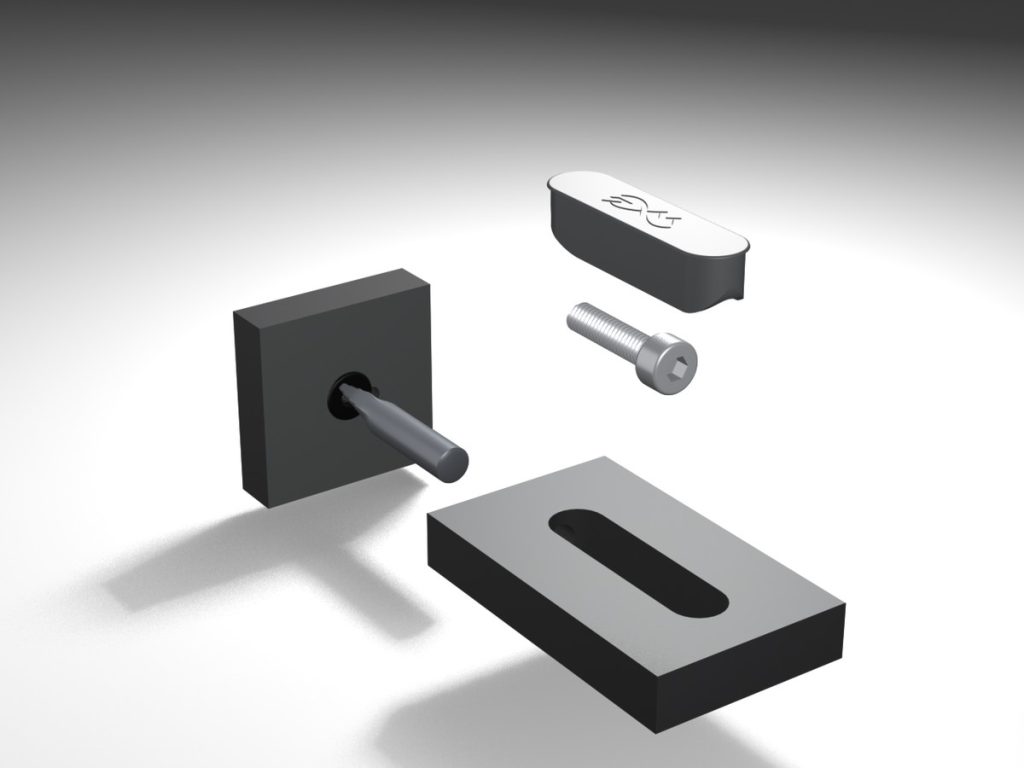

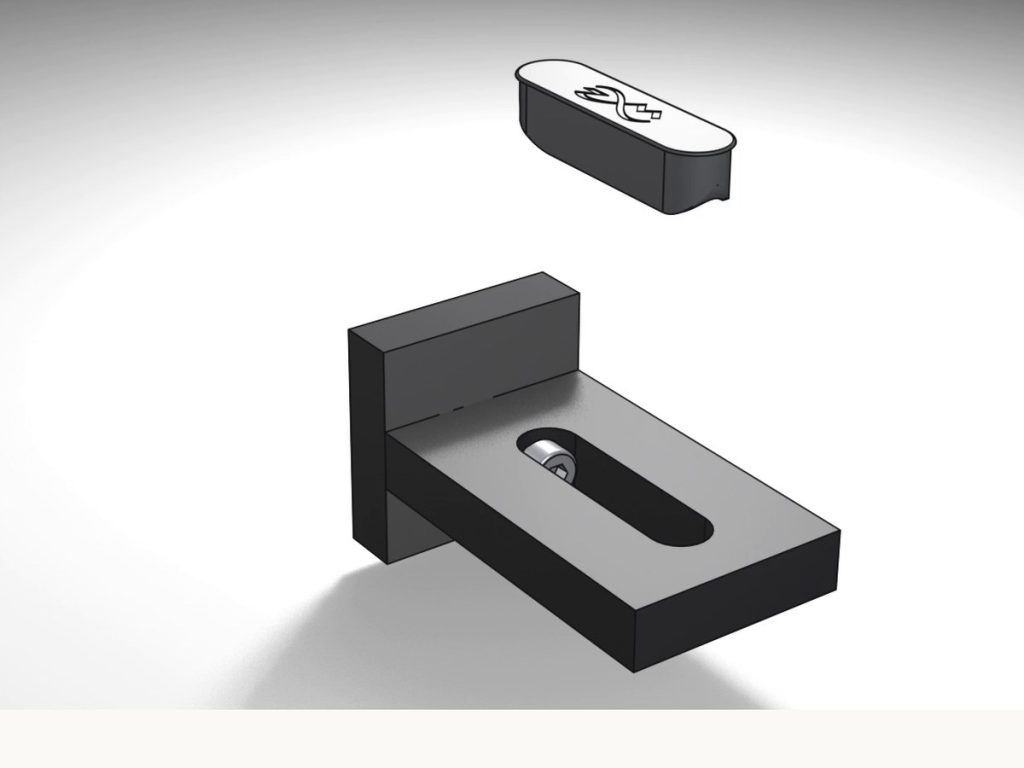

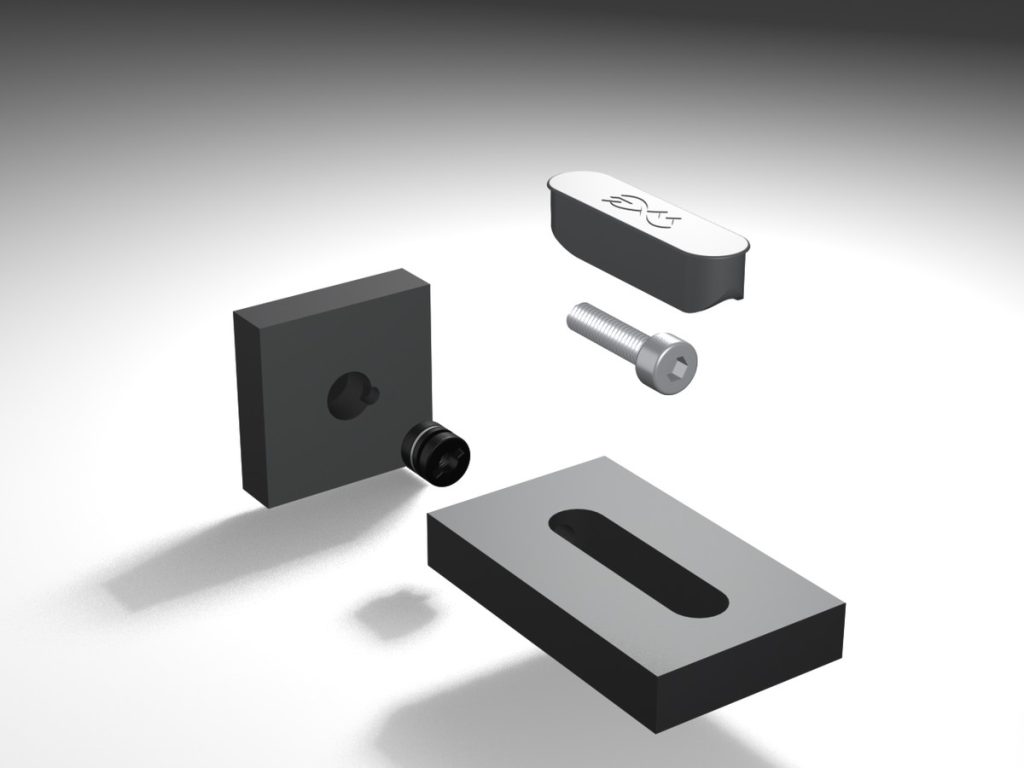

Wszystkie wizualizacje pochodzą z modelu CAD złącza. Arkusze wymiarowe to gotowa dokumentacja otworowania — do pobrania niżej.

Złącza

Zoom Connect ZC2

SKU ZC2 · HPL kompaktowy / płyty twarde
od 6,65 zł/szt
brutto · sprzedaż w opakowaniach 12 lub 100 szt

zestaw (mufa + śruba + zaślepka — wymaga wiercenia w krawędzi płyty poziomej). Płyta: HPL kompaktowy / płyty twarde.

Wysyłka InPost — paczkomat i kurier
Opatentowana mufa Zoom Connect — wspólna dla ZC1, ZC8 i ZC2
Filmy i rysunki wymiarowe na tej stronie
Zobacz jak to działa

Montaż i obróbka na filmie

Zasada działania
Obróbka płyt
Dane techniczne

Specyfikacja i obróbka płyt

Zoom Connect ZC2 — zestaw (mufa + śruba + zaślepka — wymaga wiercenia w krawędzi płyty poziomej).

Parametry

  • Materiał płyty: HPL kompaktowy / płyty twarde
  • Grubość płyty: od 8 mm
  • Mufa: Ø8 × 7 mm
  • Gwint: M4
  • Śruba: M4 x 16, łeb walcowy, gniazdo sześciokątne, nierdzewna
  • Wymaga nawiertu w krawędzi płyty

Obróbka płyt

Narzędzia: Frez palcowy 8 mm, trzypiórowy do HPL · Frez palcowy 4 mm, trzypiórowy do HPL

CNC: Rowek dowolnym frezem palcowym Ø5–8 (na rysunku Ø8) — oba końce wychodzą zaokrąglone promieniem freza. Otwór mufy, gniazdo pierścienia i wiercenie czołowe — frezem lub wiertłem Ø4; otwór czołowy musi przebić się w rowek. Bez freza trapezowego.

Dokumentacja

Arkusze wymiarowe

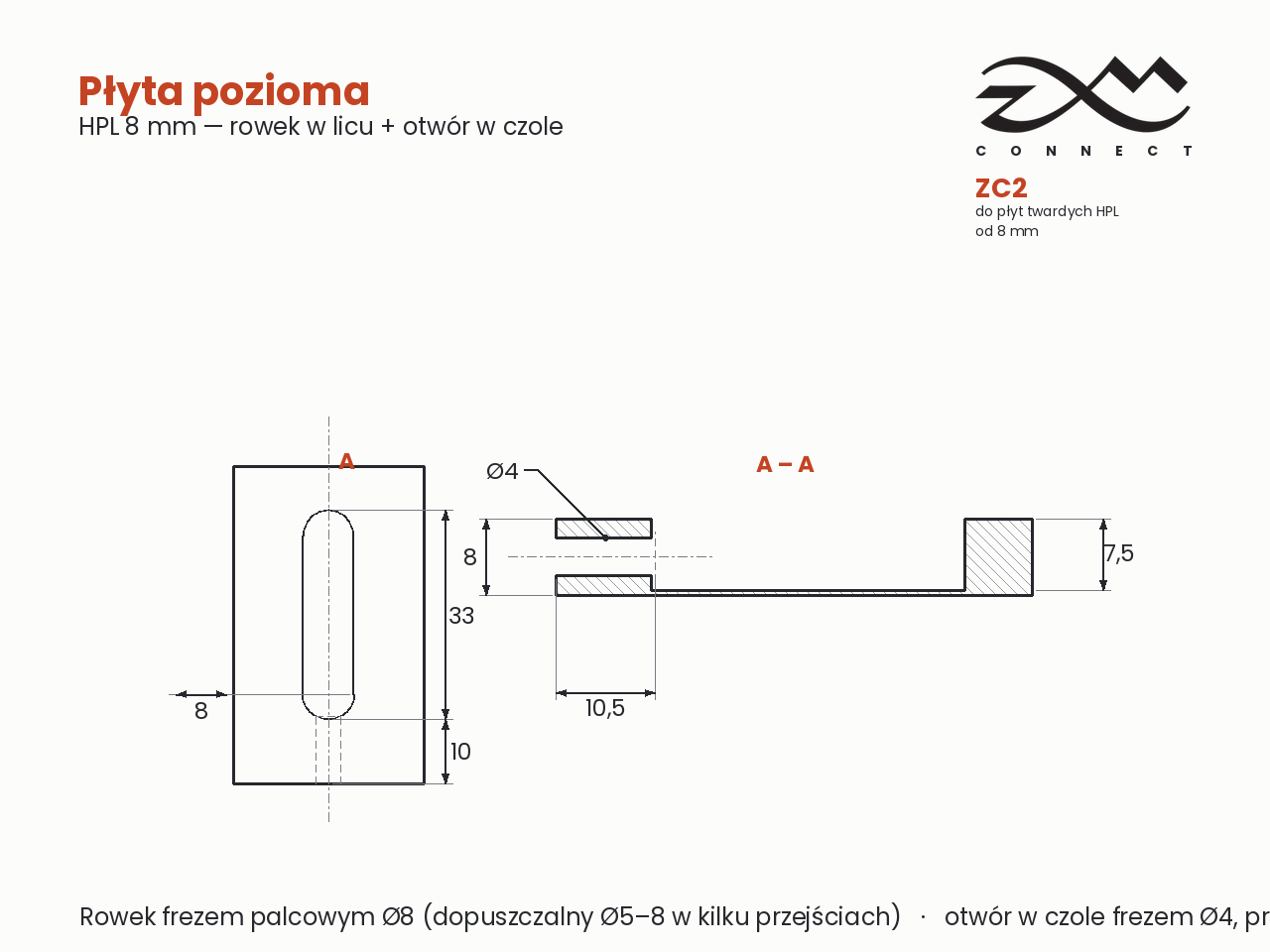

zc2-plyta-pozioma Pobierz PNG ↓

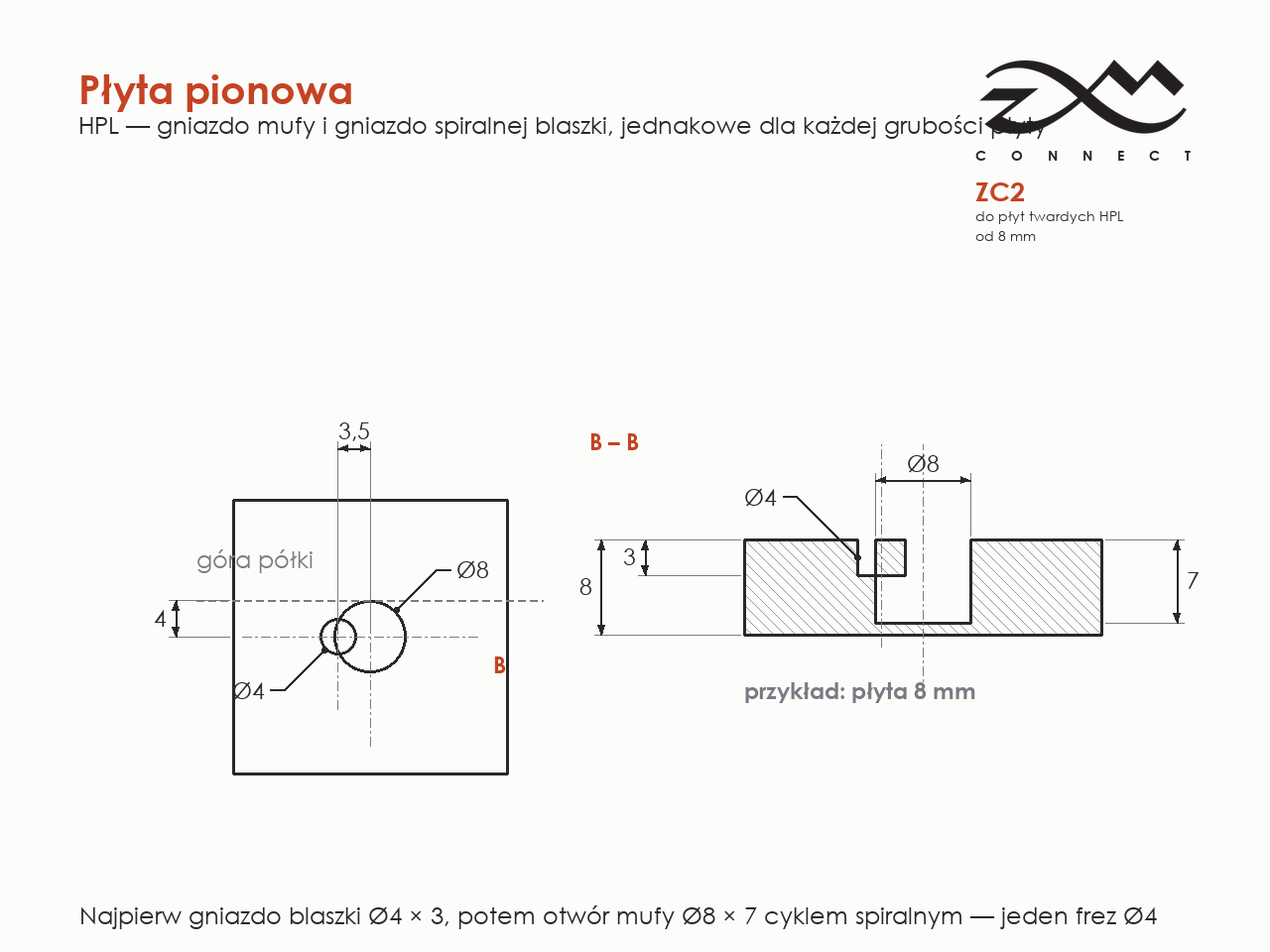

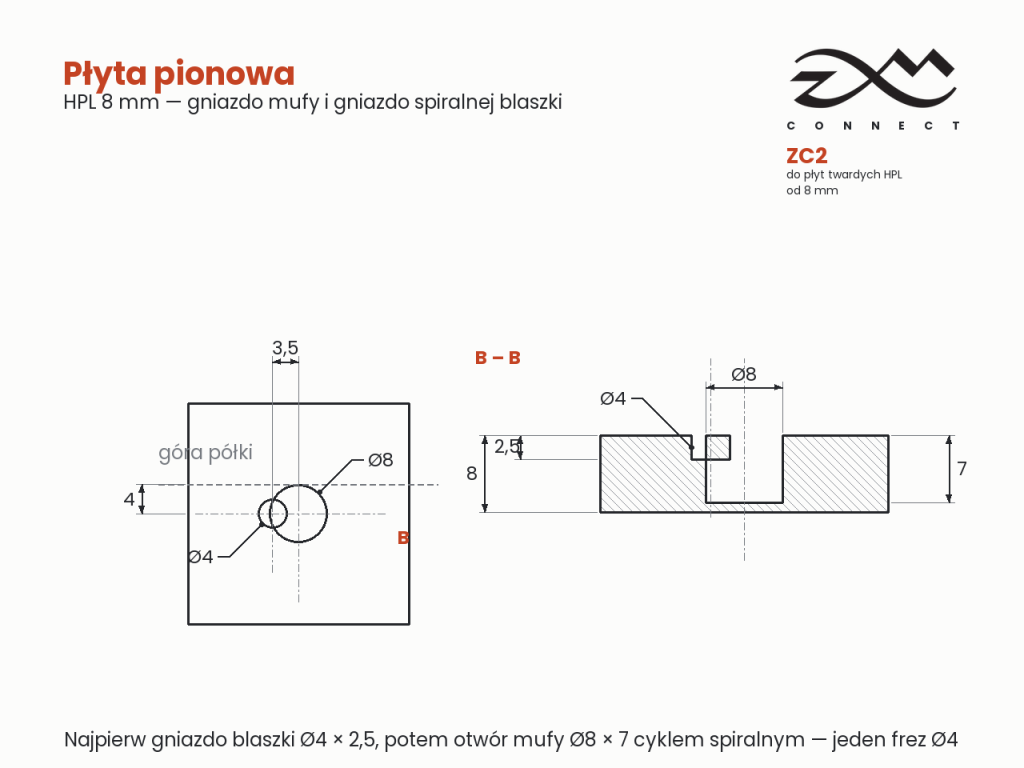

Płyta pionowa — arkusz wymiarowy Pobierz PNG ↓
