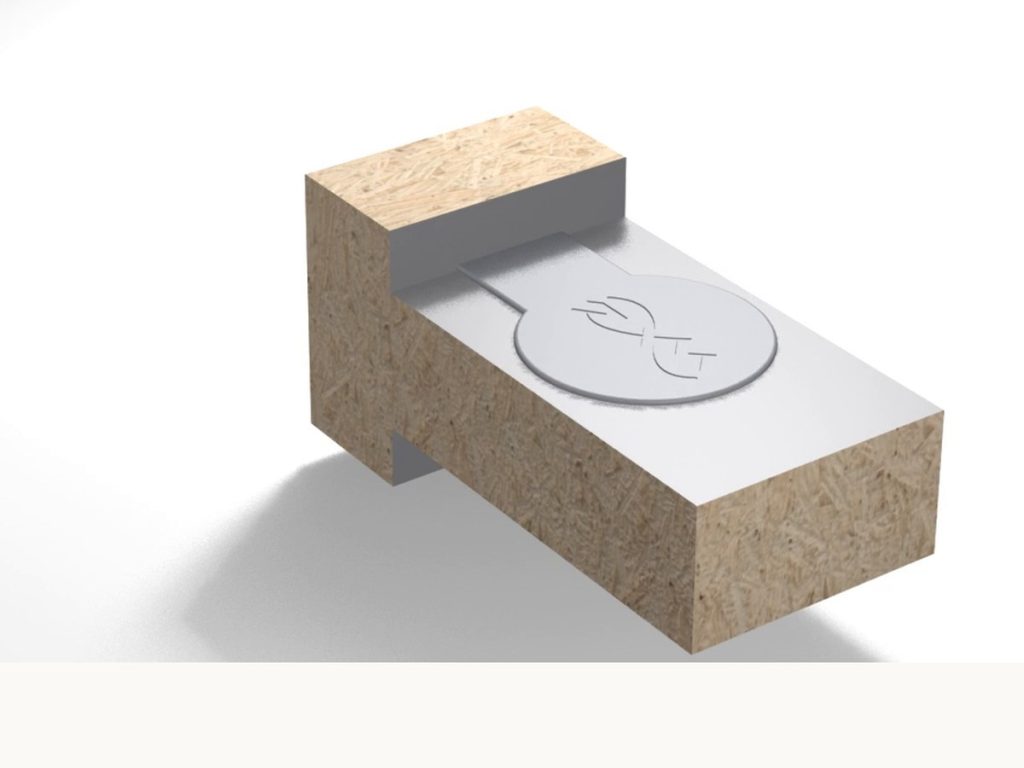

Zoom Connect ZC1

Wszystkie wizualizacje pochodzą z modelu CAD złącza. Arkusze wymiarowe to gotowa dokumentacja otworowania — do pobrania niżej.

Złącza

Zoom Connect ZC1

obróbka CNC z góry płyty / nie wymaga otworowań czoła płyty
nie wymaga kołków ustalających Zapewniających wytrzymałość na ścinanie. Cecha złączy ZC1 i ZC8 dla płyt od 10 mm.
SKU ZC1 · Płyty drewnopochodne od 16 mm
od 8,55 zł/szt
brutto · sprzedaż w opakowaniach 12 lub 100 szt

zestaw (mufa + insert + podkładka + zaślepka + śruba). Płyta: Płyty drewnopochodne.

Wysyłka InPost — paczkomat i kurier
Opatentowana mufa Zoom Connect — wspólna dla ZC1, ZC8 i ZC2
Filmy i rysunki wymiarowe na tej stronie
Zobacz jak to działa

Montaż i obróbka na filmie

Zasada działania
Obróbka płyt
Dane techniczne

Specyfikacja i obróbka płyt

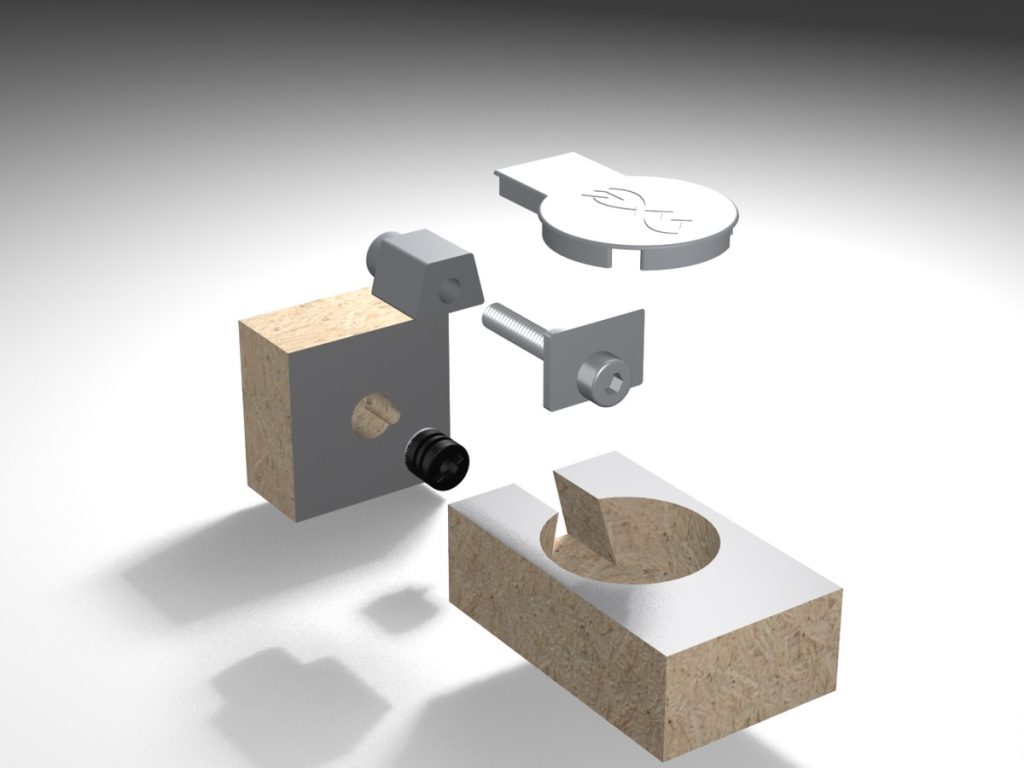

Zoom Connect ZC1 — zestaw (mufa + insert + podkładka + zaślepka + śruba).

Parametry

  • Materiał płyty: Płyty drewnopochodne
  • Grubość płyty: od 16 mm
  • Mufa: Ø8 × 7 mm
  • Gwint: M4
  • Śruba: M4 x 25, łeb walcowy, gniazdo sześciokątne, nierdzewna
  • Podkładka: 11,5 x 16 mm, grubość 1,5 mm, otwór D4 mm, stal ocynkowana, symbol ZCP1

Obróbka płyt

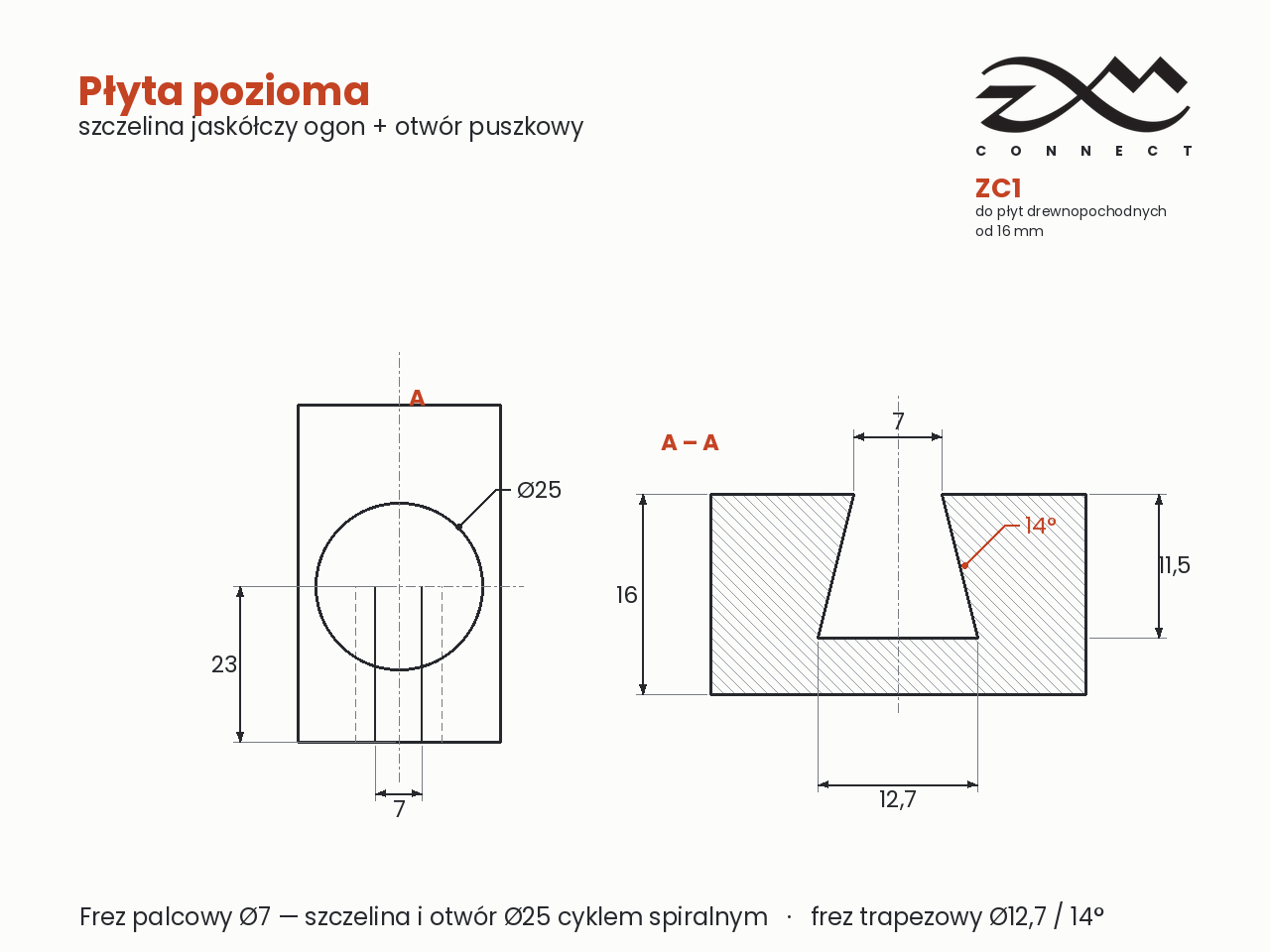

Płyta pozioma: szczelina 7 mm; otwór puszkowy Ø25 mm; oś 23 mm od krawędzi; jaskółczy ogon 12,7/7 mm, głębokość 11,5 mm, kąt 14°.

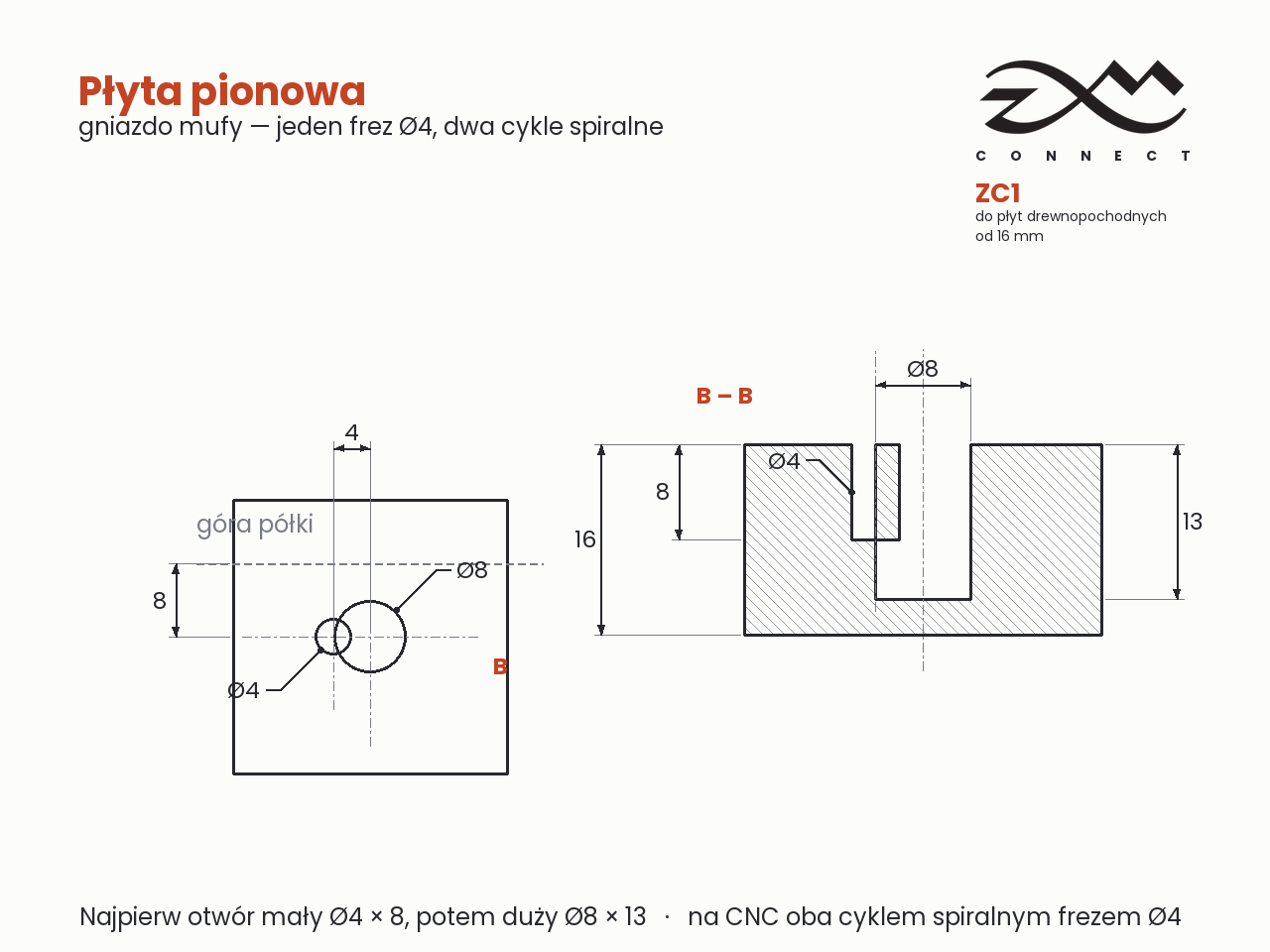

Płyta pionowa: kolejność: Ø4 x 8 mm (najpierw), Ø8 x 13 mm; rozstaw osi 4 mm.

Narzędzia: Frez palcowy prosty 7 mm · Frez palcowy prosty 4 mm · Frez jaskółczy ogon 12,7 mm / 14°

CNC: Na CNC oba otwory płyty pionowej można wykonać jednym frezem Ø4 cyklem spiralnym; frezem Ø7 wykonuje się szczelinę i otwór Ø25 (również spiralnie).

Dokumentacja

Arkusze wymiarowe

zc1-plyta-pozioma Pobierz PNG ↓
zc1-plyta-pionowa Pobierz PNG ↓
